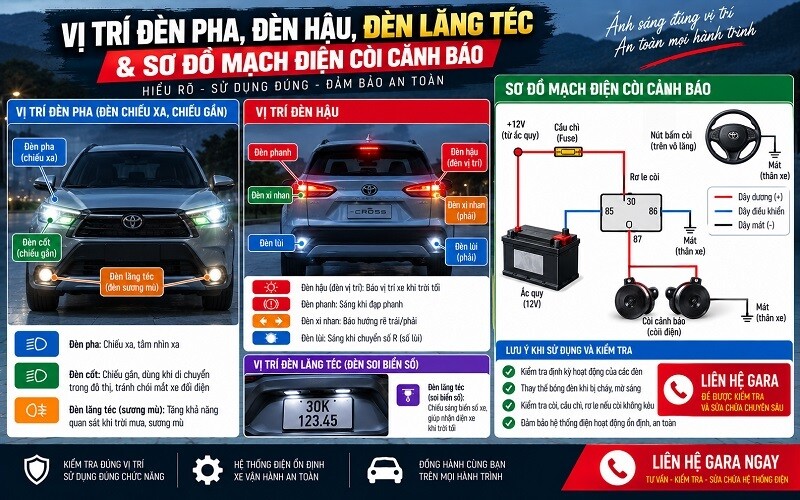

Vị trí đèn pha, đèn hậu, đèn lăng téc & Sơ đồ mạch điện còi cảnh báo 3 đèn này

Vị trí đèn pha, đèn hậu, đèn lăng téc

• Cụm đèn phía trước kết cấu rất gọn bằng cách lắp ghép đèn pha và đèn dừng cùng chung trong một cụm bóng đèn dừng được thay thế một cách dễ dàng mà không cần thiết phải tháo cụm đèn ra khỏi thân xe. Do vậy mà bằng cách lắp ghép này rầt tiện lợi cho việc sửa chửa

• Tăng sự chú ý của khách hàng vì có áp hệ thống đèn và còi cảnh báo đặt ở bảng táp lô.

Hình vẽ mô tả tổng quát hệ thống đèn chiếu sáng bên ngoài: Đèn pha, đèn hậu, đèn lăng téc

1 Phía sau của bảng táp lô

5 Đèn xi nhan sườn

2 Còi cảnh báo

6 Cụm đèn sau

3 Đèn pha ( Đèn pha & đèn dừng

7 Đèn soi biển số

4 Đèn xi nhan trước

8 Đèn sương mù

Còi cảnh báo cho đèn pha, đèn hậu, đèn lăng téc

• Nếu như công tắc đèn lăng téc TNS, đèn pha được bật lên mà bất kỳ cửa nào mở ra, còi sẽ kêu cảnh báo cho lái xe biết rằng trước khi rời khỏi xe thì phải tắt những đèn trên. Tuy vậy còi sẽ không kêu nếu như cũng trường hợp trên mà chìa khóa điện bật ở vị trí ON.

Sơ đồ mạch điện cảnh báo đèn pha, đèn hậu, đèn lăng téc

1 Còi ( Buzzer)

5 Bảng táp lô

2 Mạch AND

6 Công tắc đèn pha

3 Bộ điều khiển

7 Đèn pha

4 Công tắc cửa

Hoạt động còi cảnh báo của đèn pha, đèn hậu, đèn lăng téc

• Khi ba điều kiện sau đây xảy ra thì còi cảnh báo trong bảng táp lô sẽ hoạt động
1 . Chìa khóa điện ở vị trí ACC hoặc ở vị trí LOCK
2 . Công tắc đèn pha ở vị trí TNS hoặc ở vị trí pha
3 . Bất kỳ cửa nào mở

Kiểu cảnh báo đèn pha, đèn hậu, đèn lăng téc
