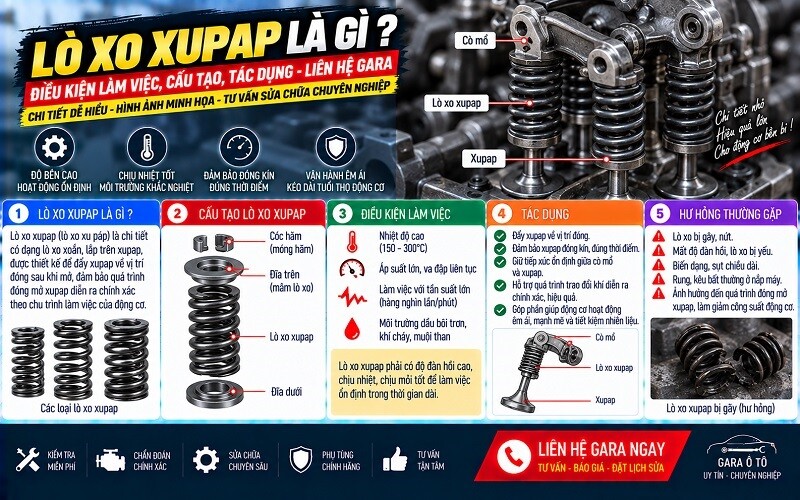

Lò Xo Xupap Là Gì? Điều kiện làm việc, Cấu Tạo, Tác dụng – Liên hệ gara

Bài viết dưới đây sẽ giúp bạn hiểu rõ: lò xo xupap là gì, cấu tạo như thế nào, làm việc ra sao, tại sao cần tránh hiện tượng cộng hưởng và cách khắc phục.

Lò Xo Xupap Là Gì ?

Lò xo xupap là một chi tiết cơ khí nằm trong cơ cấu phân phối khí của động cơ đốt trong. Chi tiết này được lắp bao quanh thân xupap, có nhiệm vụ chính là ép và giữ xupap luôn ở trạng thái đóng kín vào đế xupap (xú-páp nạp/xả). Đây là một bộ phận nhỏ nhưng đóng vai trò quan trọng trong cơ cấu phân phối khí của động cơ đốt trong. Nó giúp xupap đóng kín buồng cháy đúng thời điểm và đảm bảo hoạt động ổn định của toàn hệ thống.

Lò xo su páp có tên tiếng anh là Valve Spring

Điều Kiện Làm Việc Của Lò Xo Xupap

Lò xo xupap không chỉ chịu lực đàn hồi tĩnh mà còn liên tục chịu tải trọng biến thiên và dao động tuần hoàn cao tốc trong suốt quá trình động cơ hoạt động.

• Mỗi lần xupap đóng mở, lò xo bị nén và giãn liên tục theo nhịp trục cam.

• Tải trọng này thay đổi đột ngột, dễ gây mỏi lò xo, nứt gãy nếu vật liệu hoặc thiết kế không đạt yêu cầu.

Thông thường, lò xo xupap được chế tạo từ thép đàn hồi chuyên dụng có đường kính dây từ 3–5 mm, có độ bền cao và chịu được nhiệt độ trong buồng máy.

Cấu Tạo Của Lò Xo Xupap

Lò xo xupap thường có dạng:

• Lò xo trụ: cấu tạo hình xoắn ốc, hai đầu mài phẳng để lắp vào đĩa xupap và đế lò xo.

• Số vòng xoắn: thường từ 4 đến 10 vòng, tùy theo thiết kế động cơ.

• Trong một số động cơ hiện đại, có thể sử dụng lò xo côn hoặc lò xo kép để tăng hiệu quả hoạt động và hạn chế hiện tượng cộng hưởng.

Tác Dụng Của Lò Xo Xupap

Lò xo xupap có 3 vai trò chính:

1. Đóng kín xupap đúng thời điểm sau khi cam đi qua, giữ áp suất buồng cháy ổn định.

2. Chống cộng hưởng cơ học trong hệ thống phối khí – tránh xupap dao động bất thường khi động cơ làm việc ở vòng tua cao.

3. Bảo vệ động cơ khỏi tình trạng xupap va đập vào piston khi mất kiểm soát.

Nếu cộng hưởng xảy ra, xupap có thể rung mạnh, đóng mở không đúng thời điểm, dẫn đến:

• Sai lệch chu trình nạp xả

• Tiếng ồn lớn, mòn trục cam

• Gãy lò xo, rụng xupap vào buồng đốt (nguy hiểm nghiêm trọng)

Các Biện Pháp Thiết Kế Lò Xo Xupap Chống Cộng Hưởng

Để ngăn ngừa hiện tượng cộng hưởng, các kỹ sư thường áp dụng nhiều giải pháp về kết cấu và vật liệu như sau:

Dùng Lò Xo Kép (Lò Xo Lồng Nhau)

• Gồm 2 hoặc 3 lò xo xoắn khác chiều nhau lồng vào nhau.

• Mỗi lò xo có tần số dao động riêng, tránh đồng pha dẫn đến cộng hưởng.

• Ưu điểm:

  • Hạn chế rủi ro nếu một lò xo bị gãy (các lò còn lại vẫn giữ xupap).

  • Phân bố đều tải trọng, kéo dài tuổi thọ.

Dùng Lò Xo Côn

• Thiết kế đầu to – đầu nhỏ tạo ra các tần số cộng hưởng khác nhau dọc chiều dài lò xo.

• Giúp triệt tiêu dao động hiệu quả ở nhiều dải tốc độ động cơ.

Tăng Ma Sát – Giảm Dao Động Bằng Cấu Trúc Giảm Chấn

• Cốc trượt xupap: giảm lực ngang tác động lên đuôi xupap, giúp ổn định chuyển động.

• Vành giảm rung: ma sát giữa lò xo và vành làm tiêu hao năng lượng dao động.

• Hạn chế lực uốn lệch tâm – giảm nguy cơ mòn không đều hoặc cong xupap.

Vai Trò Của Thiết Kế Lò Xo Trong Động Cơ Hiện Đại

Ở những động cơ có công nghệ phối khí tiên tiến như:

• VVT-i (Toyota)

• Valvetronic (BMW)

• i-VTEC (Honda)

…việc điều chỉnh hành trình xupap, tần số đóng mở và tải trọng tác dụng lên lò xo cực kỳ phức tạp. Lò xo xupap trong các động cơ này thường được thiết kế với:

• Vật liệu cao cấp

• Giảm khối lượng (giảm quán tính chuyển động)

• Kết hợp với các cảm biến và cơ cấu thủy lực để điều chỉnh theo vòng tua.

Việc thiết kế đúng, bảo dưỡng đúng và sử dụng đúng loại lò xo phù hợp sẽ giúp:

• Tăng độ bền động cơ

• Giảm nguy cơ hỏng hóc nghiêm trọng

• Tối ưu hiệu suất hoạt động
