Giới Thiệu Chung

Hệ thống phanh hiện đại trên ô tô ngày nay không chỉ bao gồm bộ phanh cơ khí mà còn tích hợp các công nghệ điện tử tiên tiến như ABS (Anti-lock Braking System) và EBD (Electronic Brake-force Distribution). Hai hệ thống này đảm bảo an toàn và ổn định khi phanh trong các điều kiện vận hành phức tạp.

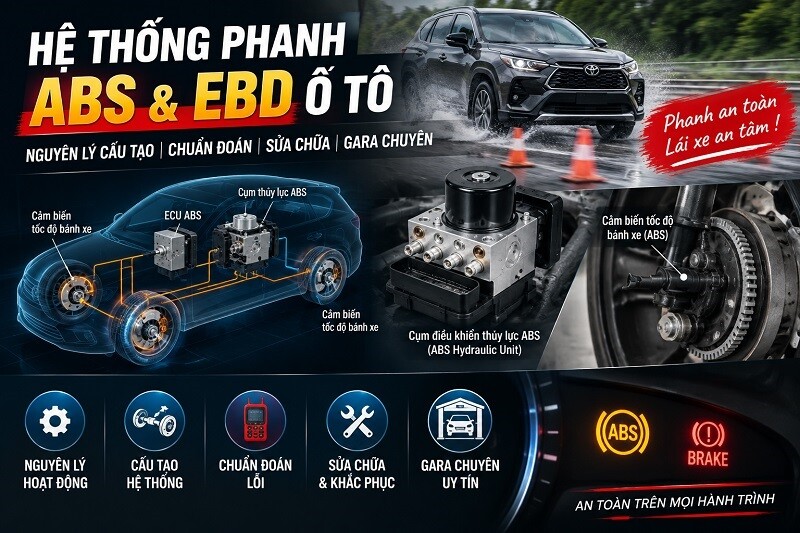

Cấu Tạo Hệ Thống Phanh ABS/EBD

Thành Phần Chính:

• Cảm biến tốc độ bánh xe (Wheel Speed Sensors): Lắp ở 4 bánh, phát hiện tốc độ quay của từng bánh.
• Bộ điều khiển điện (ECU): Xử lý tín hiệu từ các cảm biến và điều khiển các van trong bộ chấp hành ABS.
• Bộ chấp hành ABS: Gồm mô-tơ, van nạp/xả, van hồi, bình chứa phụ.
• Van điện tử (Solenoid valves): Điều chỉnh áp suất dầu phanh lên từng bánh xe.
• Công tắc đèn phanh: Phát hiện khi người lái nhấn bàn đạp phanh.
• Đồng hồ táp-lô: Hiển thị đèn cảnh báo ABS, EBD.

Nguyên Lý Hoạt Động Của ABS

Khi người lái đạp phanh mạnh:

• Hệ thống ABS sẽ tự động điều chỉnh áp suất dầu phanh bằng cách mở – giữ – xả nhanh chóng các van điện tử.
• Điều này giúp bánh xe không bị bó cứng, duy trì độ bám đường và điều hướng lái khi phanh gấp.

Ba chế độ điều khiển:

• Tăng áp suất: Van nạp mở, van xả đóng.
• Giữ áp suất: Cả van nạp và xả đóng.
• Giảm áp suất: Van xả mở để dầu hồi về bình chứa

Chức Năng EBD

EBD phân phối lực phanh tối ưu giữa cầu trước và cầu sau dựa trên tải trọng.

• Khi xe chở nặng phía sau, EBD sẽ tăng lực phanh bánh sau.
• Nếu phát hiện trượt bánh sau nhiều hơn trước, EBD sẽ giảm áp suất dầu ở bánh sau để ổn định

Cảnh Báo Và Chẩn Đoán Sự Cố

Đèn cảnh báo:

• Đèn ABS sáng: Hệ thống ABS ngừng hoạt động, xe vẫn có phanh cơ bản.
• Đèn phanh sáng: Có thể lỗi cảm biến, mức dầu thấp, hoặc sự cố hệ thống.

Mã lỗi (DTC) thường gặp:

Lưu Ý Khi Sửa Chữa Hệ Thống Phanh ABS

• Không dùng dầu khoáng (như xăng/dầu hỏa) lau chùi hệ thống.
• Phải xả khí hệ thống phanh trước khi thử kích hoạt.
• Không thực hiện chẩn đoán hoặc thử van khi xe đang chạy.
• Kiểm tra các kết nối, cảm biến, nguồn điện và mô-đun điều khiển khi có lỗi.
• Chỉ dùng phụ tùng chính hãng hoặc đúng thông số kỹ thuật.

Hệ Thống Tra Cứu và Giám Sát Dữ Liệu ABS

Chức năng chẩn đoán (TRA CỨU) giúp:

• Đọc mã lỗi (DTC) và lịch sử sự cố.
• Theo dõi trạng thái các cảm biến tốc độ bánh xe.
• Giám sát điện áp, tốc độ động cơ, trạng thái công tắc đèn phanh…
• Kiểm tra trực tiếp hoạt động các van nạp/xả, mô-tơ, rơ-le thông qua tính năng “Thử kích hoạt”.

Tổng Kết

Việc hiểu rõ cấu tạo, nguyên lý và cách kiểm tra hệ thống ABS/EBD là điều bắt buộc với kỹ thuật viên sửa chữa ô tô hiện đại. Bài viết này giúp bạn tiếp cận một cách tổng thể, dễ hiểu và áp dụng được ngay vào công việc thực tế
